ASTM A36 ساختی وسیع فلانج H بیم
ASTM A36 H بیماس کی درمیانی طاقت کے لئے تعمیر اور مشینری میں استعمال ہونے والا ایک عام وسیع فلج بیم ہے۔ کم کاربن مواد کو ویلڈیڈ ، مشینی کے ساتھ ساتھ تشکیل دینا بھی آسان بناتا ہے۔ لہذا ، یہ اکثر روشنی کی ایپلی کیشنز کے ذریعہ ملازمت کرتا ہے جہاں طاقت کی ضرورت اتنی اہم نہیں ہے۔
مصنوعات کی تفصیل:
آئٹم: ASTM A36 وسیع فلانج H بیم۔
ٹیکنالوجی: گرم رولڈ۔
سطح کا علاج: سیاہ ، جستی ، پرائمڈ۔
سائز: ہی ، ہیب اور ہیم۔
نوٹ: A36 H بیم کے سائز آپ کی درخواست کے مطابق بیسک ہیں۔
ASTM A36 H بیم ایپلی کیشنز:
کالموں ، زاویوں اور چینلز کے لئے تعمیراتی امدادی بیم۔
پلیٹ فارم
پل
مشینری کے اڈے
| اسٹیل گریڈ | شیلیوں | کاربن ، زیادہ سے زیادہ ، ٪ | مینگنیج ، ٪ | فاسفورس ، زیادہ سے زیادہ ، ٪ | سلفر ، زیادہ سے زیادہ ، ٪ | سلیکن ، ٪ |
|---|---|---|---|---|---|---|
| A36 | اسٹیل کے حصے | 0.26 | -- | 0.04 | 0.05 | 0. 40 سے کم یا اس کے برابر |
نوٹ: جب آپ کے آرڈر کی وضاحت کی جائے تو تانبے کا مواد دستیاب ہوتا ہے۔
| اسٹیل گریڈ | شیلیوں | تناؤ کی طاقت ، KSI [MPA] | پیداوار نقطہ ، منٹ ، KSI [MPA] | 8 in میں لمبائی۔ [200 ملی میٹر] ، منٹ ، ٪ | 2 in میں لمبائی۔ [50 ملی میٹر] ، منٹ ، ٪ |
|---|---|---|---|---|---|
| A36 | اسٹیل کے حصے | 58 - 80 [400 - 550] | 36 [250] | 20 | 21 |
| آئٹم | وزن (کلوگرام/میٹر) | اونچائی (ملی میٹر) | flange چوڑائی (ملی میٹر) | ویب موٹائی (ملی میٹر) | flange موٹائی (ملی میٹر) |
|---|---|---|---|---|---|
| HE100 | 17.1 | 96 | 100 | 5 | 8 |
| HE120 | 20.3 | 114 | 120 | 5 | 8 |
| HE140 | 25.2 | 133 | 140 | 5.5 | 8.5 |
| HE160 | 31 | 152 | 160 | 6 | 9 |
| HE180 | 36.2 | 171 | 180 | 6 | 9.5 |
| HE200 | 43.2 | 190 | 200 | 6.5 | 10 |
| HEA220 | 51.5 | 210 | 220 | 7 | 11 |
| HEA240 | 61.5 | 230 | 240 | 7.5 | 12 |
| HE260 | 69.5 | 250 | 260 | 7.5 | 12.5 |
| HE280 | 77.9 | 270 | 280 | 8 | 13 |
| HEA300 | 90 | 290 | 300 | 8.5 | 14 |
| HEA320 | 99.5 | 310 | 320 | 9 | 15.5 |
| HEA340 | 107.1 | 330 | 340 | 9.5 | 16.5 |
| ہی 360 | 114.2 | 350 | 360 | 10 | 17.5 |
| HE400 | 127.4 | 390 | 400 | 11 | 19 |
| HE450 | 142.7 | 440 | 450 | 11.5 | 21 |
| ہائ 500 | 158 | 490 | 500 | 12 | 23 |
| HEA550 | 169.2 | 540 | 550 | 12.5 | 24 |
| HEA600 | 181.4 | 590 | 600 | 13 | 25 |
| آئٹم | وزن (کلوگرام/میٹر) | اونچائی (ملی میٹر) | flange چوڑائی (ملی میٹر) | ویب موٹائی (ملی میٹر) | flange موٹائی (ملی میٹر) |
|---|---|---|---|---|---|
| ہیب 100 | 20.8 | 100 | 100 | 6 | 10 |
| HEB120 | 27.3 | 120 | 120 | 6.5 | 11 |
| HEB140 | 34.4 | 140 | 140 | 7 | 12 |
| HEB160 | 43.5 | 160 | 160 | 8 | 13 |
| ہیب 180 | 52.2 | 180 | 180 | 8.5 | 14 |
| ہیب 200 | 62.5 | 200 | 200 | 9 | 15 |
| ہیب 220 | 72.9 | 220 | 220 | 9.5 | 16 |
| HEB240 | 84.8 | 240 | 240 | 10 | 17 |
| ہیب 260 | 94.8 | 260 | 260 | 10 | 17.5 |
| ہیب 280 | 105 | 280 | 280 | 10.5 | 18 |
| ہیب 300 | 119.3 | 300 | 300 | 11 | 19 |
| ہیب 320 | 129.5 | 320 | 300 | 11.5 | 20.5 |
| ہیب 340 | 136.6 | 340 | 300 | 12 | 21.5 |
| ہیب 360 | 144.8 | 360 | 300 | 12.5 | 22.5 |
| ہیب 400 | 158 | 400 | 300 | 13.5 | 24 |
| ہیب 450 | 174.3 | 450 | 300 | 14 | 26 |
| ہیب 500 | 190 | 500 | 300 | 14.5 | 28 |
| ہیب 550 | 202.8 | 550 | 300 | 15 | 29 |
| ہیب 600 | 216.1 | 600 | 300 | 15.5 | 29 |
| آئٹم | وزن (کلوگرام/میٹر) | اونچائی (ملی میٹر) | flange چوڑائی (ملی میٹر) | ویب موٹائی (ملی میٹر) | flange موٹائی (ملی میٹر) |
|---|---|---|---|---|---|
| ہیم 100 | 42.6 | 120 | 106 | 12 | 20 |
| ہیم 120 | 53.1 | 140 | 126 | 12.5 | 21 |
| ہیم 140 | 64.5 | 160 | 146 | 13 | 22 |
| ہیم 160 | 77.8 | 180 | 166 | 14 | 23 |
| ہیم 180 | 90.6 | 200 | 186 | 14.5 | 24 |
| ہیم 200 | 105 | 220 | 206 | 15 | 25 |
| ہیم 220 | 119.3 | 240 | 226 | 15.5 | 26 |
| ہیم 240 | 160 | 270 | 248 | 18 | 32 |
| ہیم 260 | 175.3 | 290 | 268 | 18 | 32.5 |
| ہیم 280 | 192.7 | 310 | 288 | 18.5 | 33 |
| ہیم 300 | 242.6 | 340 | 310 | 21 | 39 |
| ہیم 320 | 249.7 | 359 | 309 | 21 | 40 |
| ہیم 340 | 252.8 | 377 | 309 | 21 | 40 |
| ہیم 360 | 254.8 | 395 | 308 | 21 | 40 |
| ہیم 400 | 260.9 | 432 | 307 | 21 | 40 |
| ہیم 450 | 268.1 | 478 | 307 | 21 | 40 |
| ہیم 500 | 275.1 | 524 | 306 | 21 | 40 |
| ہیم 550 | 283.4 | 572 | 306 | 21 | 40 |
| ہیم 600 | 290.5 | 620 | 305 | 21 | 40 |

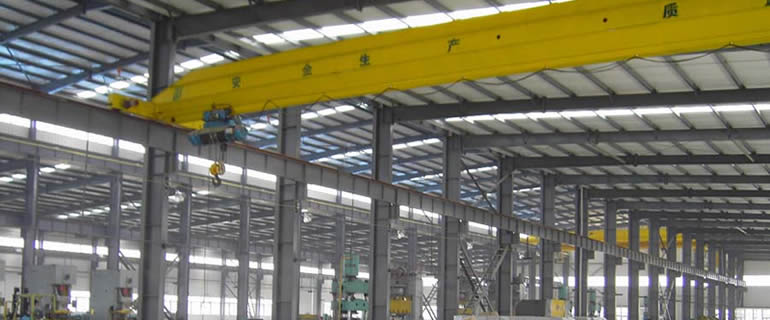

گودام میں استعمال ہونے والے ASTM A36 اسٹیل بیم
پروفیشنل فیکٹری
پیشہ ور ٹیم
GNEE مزید مصنوعات مہیا کرسکتا ہے۔ اگر آپ کو سیکشن اسٹیل ، زاویہ اسٹیل ، سٹینلیس سیکشن اسٹیل ، جستی سیکشن اسٹیل ، لباس مزاحم سیکشن اسٹیل ، وغیرہ کی ضرورت ہو تو ، آپ سے رابطہ کرنے کا خیرمقدم ہے!beam@gneesteel.com
ڈاؤن لوڈ، اتارنا ٹیگ: ASTM A36 ساختی وسیع فلج H بیم ، چین ASTM A36 ساختی وسیع فلج H بیم مینوفیکچررز ، سپلائرز ، فیکٹری
