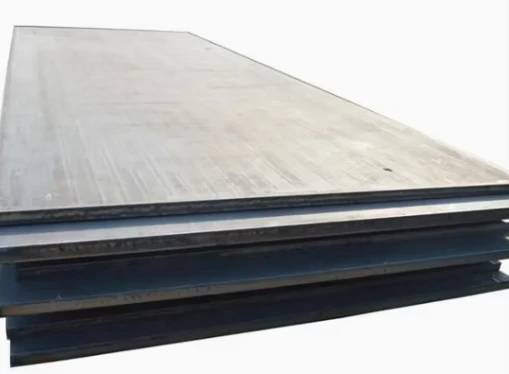

ASTM A516 گریڈ 70ایک مضبوط، پریشر ویسل کوالٹی (PVQ) کاربن اسٹیل پلیٹ اعتدال سے کم درجہ حرارت کی خدمت کے لیے ڈیزائن کی گئی ہے، جو اپنی مضبوطی، ویلڈیبلٹی، اور نشان کی سختی کے لیے مشہور ہے، جو اسے بوائلرز، اسٹوریج ٹینکوں اور کیمیائی پروسیسنگ کے آلات کے لیے مثالی بناتی ہے۔ یہ 70-90 ksi (485-620 MPa) کی ٹینسائل طاقت کے ساتھ دوسرے A516 گریڈز (جیسے 55, 60, 65) سے زیادہ طاقت پیش کرتا ہے۔
ASTM A516 GR 70 کی کیمیائی ساخت
|
معیاری/گریڈ |
C (زیادہ سے زیادہ %) |
Si (%) |
Mn (%) |
P (زیادہ سے زیادہ %) |
S (زیادہ سے زیادہ %) |
نی (زیادہ سے زیادہ %) |
کروڑ (زیادہ سے زیادہ %) |
Mo (زیادہ سے زیادہ %) |
|---|---|---|---|---|---|---|---|---|
|
ASTM A516 GR 70 |
0.27 |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
0.40 (آپٹ) |
0.30 (آپٹ) |
0.08 (آپٹ) |
ASTM A516 GR 70 کی مکینیکل پراپرٹیز
|
معیاری/گریڈ |
موٹائی |
پیداوار کی طاقت (کم سے کم MPa) |
تناؤ کی طاقت (MPa) |
لمبائی (کم سے کم %) |
اثر سختی (اختیاری) |
|---|---|---|---|---|---|
|
ASTM A516 GR 70 |
6–40 ملی میٹر |
260 |
485–620 |
21% |
چارپی وی-نوچ -20 ڈگری /-46 ڈگری پر |
|
40-100 ملی میٹر |
260 |
485–620 |
17% |
کلیدی ایپلی کیشنز
پریشر ویسلز:اس کا بنیادی استعمال، ہائی پریشر اور اعتدال پسند-سے{1}}کم درجہ حرارت کو بغیر کسی شگاف کے برداشت کرنے کے لیے ڈیزائن کیا گیا، کیمیکل پروسیسنگ اور ریفائنریوں کے لیے اہم ہے۔
بوائلر:اس کی طاقت اور بھاپ کے دباؤ اور گرمی کو سنبھالنے کی صلاحیت کی وجہ سے صنعتی بوائلرز کی تعمیر کے لیے مثالی ہے۔
اسٹوریج ٹینک:معتدل درجہ حرارت پر مائعات رکھنے والے ٹینکوں کے لیے استعمال کیا جاتا ہے، خاص طور پر تیل اور گیس کی سہولیات میں (API 650/620 ٹینک)۔
ہیٹ ایکسچینجرز:پاور جنریشن پلانٹس میں اجزاء کے لیے موزوں۔
تعمیر:تعمیراتی ڈھانچے اور پلوں میں لاگو کیا جاتا ہے جہاں اعلی طاقت اور استحکام کی ضرورت ہوتی ہے.
نقل و حمل:ریل کاروں، ٹرکوں کے فریموں اور ٹریلرز کی تیاری میں پایا جاتا ہے۔
پائپنگ:پریشر پائپنگ سسٹم میں استعمال کیا جاتا ہے۔
کلیدی فوائد
اعلی طاقت اور سختی: اچھی تناؤ کی طاقت (485–620 MPa) اور بہترین اثر سختی فراہم کرتا ہے، خاص طور پر اعتدال سے کم-درجہ حرارت کی خدمت (نیچے -46 ڈگری تک)۔
اعلی ویلڈیبلٹی: کاربن کا کم مواد، مینگنیج، سلکان، فاسفورس، اور سلفر کے ساتھ مل کر، آسانی سے ویلڈنگ، ویلڈ کی خامیوں کو کم کرنے اور HAZ سختی کو بہتر بنانے کی اجازت دیتا ہے۔
پریشر ویسل کوالٹی (PVQ): خاص طور پر ویلڈڈ پریشر ویسلز کے لیے ڈیزائن کیا گیا ہے، جو A36 جیسے عام ساختی اسٹیلز سے اعلیٰ معیار پیش کرتا ہے۔
ورسٹائل فیبریکیشن: پیچیدہ ڈیزائن کے لیے بنانے، مشین بنانے اور بنانے میں آسان، نوٹ DVS۔
لاگت-موثر: دیگر اعلی-کارکردگی والے اسٹیلز کے مقابلے بھاری قیمت پریمیم کے بغیر نمایاں کارکردگی کے فوائد پیش کرتا ہے۔
بہتر اناج کی ساخت: نارملائزیشن (موٹی پلیٹوں کے لیے مطلوبہ حرارت کا علاج) اناج کو بہتر بناتا ہے، مزید سختی کو بڑھاتا ہے، گینگ اسٹیل اور ڈی وی ایس کی وضاحت کرتا ہے۔
سپلیمنٹری ٹیسٹنگ: Gangsteel کے مطابق، HIC (ہائیڈروجن-انڈیوسڈ کریکنگ) اور NACE معیارات جیسے اہم ٹیسٹوں کی حمایت کرتا ہے، جو کھٹی سروس کے لیے اہم ہے۔
ہمیں کیوں منتخب کریں:
آپ کم از کم ممکنہ قیمت پر اپنی ضرورت کے مطابق کامل مواد حاصل کر سکتے ہیں۔
ہم Reworks، FOB، CFR، CIF، اور ڈور ٹو ڈور ڈلیوری قیمتیں بھی پیش کرتے ہیں۔ ہم آپ کو شپنگ کے لیے ڈیل کرنے کا مشورہ دیتے ہیں جو کافی کفایتی ہوگا۔
ہم جو مواد فراہم کرتے ہیں وہ مکمل طور پر قابل تصدیق ہیں، خام مال کے ٹیسٹ سرٹیفکیٹ سے لے کر حتمی جہتی بیان تک۔
ہم 24 گھنٹے کے اندر جواب دینے کی ضمانت دیتے ہیں (عام طور پر اسی گھنٹے میں)
آپ مینوفیکچرنگ کے وقت کو کم سے کم کرکے اسٹاک کے متبادل، مل ڈیلیوری حاصل کرسکتے ہیں۔
ہم اپنے صارفین کے لیے مکمل طور پر وقف ہیں۔ اگر تمام آپشنز کا جائزہ لینے کے بعد آپ کی ضروریات کو پورا کرنا ممکن نہیں ہو گا تو ہم آپ کو جھوٹے وعدے کر کے گمراہ نہیں کریں گے جس سے صارفین کے اچھے تعلقات قائم ہوں گے۔
ASTM A516 GR 70 کے لیے قیمتی کوٹیشن حاصل کریں، GNEE اسٹیل سے رابطہ کریں۔
کون سے معیارات ASTM A516 GR 70 کے برابر ہیں؟
EN 10028-2 P265GH (یورپ) اور GB 713 Q345R (چین) تقریباً مساوی ہیں، لیکن تکنیکی تفصیلات مختلف ہوتی ہیں۔ کراس تصدیق کی ضرورت ہے.
کیا ASTM A516 GR 70 کو سنکنرن ماحول میں استعمال کیا جا سکتا ہے؟
یہ ہلکے سنکنرن کے خلاف مزاحمت کرتا ہے لیکن سخت میڈیا سے نہیں۔ corrosive حالات کے لئے، کوٹنگ، cladding، یا مصر کے اسٹیل میں اپ گریڈ کرنے کی سفارش کی جاتی ہے۔
ASTM A516 GR 70 کس گرمی کے علاج سے مشروط ہے؟
یہ عام طور پر معمول کے مطابق، بجھا ہوا-اور-غصہ، یا بطور-رولڈ حالت میں فراہم کیا جاتا ہے۔ نارملائزیشن یکسانیت اور سختی کو بڑھاتی ہے۔
ASTM A516 GR 70 کے لیے سختی کی کیا ضرورت ہے؟
کوئی مقررہ معیاری سختی نہیں، لیکن عام برینل سختی 130-180 HB ہے۔ ضرورت سے زیادہ سختی سے بچنے کے لیے ویلڈڈ زون کو چیک کیا جانا چاہیے۔
کیا ASTM A516 GR 70 کو ہائی پریشر والے برتنوں کے لیے استعمال کیا جا سکتا ہے؟
ہاں، معتدل-ہائی پریشر کے لیے۔ اس کی طاقت اور سختی ASME BPVC کی ضروریات کو پورا کرتی ہے، جو اسے مختلف صنعتوں میں دباؤ والے برتنوں کے لیے مثالی بناتی ہے۔
ASTM A516 GR 70 کی کثافت کتنی ہے؟
اس کی کثافت تقریباً 7.85 g/cm³ (0.284 lb/in³) ہے، جو معیاری کاربن اسٹیلز کی طرح ہے، جو سامان کے ڈیزائن کے لیے وزن کے حساب کتاب میں سہولت فراہم کرتی ہے۔
ASTM A516 GR 70 پلیٹوں کا معائنہ کیسے کریں؟
معائنہ میں کیمیائی تجزیہ، مکینیکل ٹیسٹ (ٹینسائل، موڑ)، بصری جانچ، الٹراسونک ٹیسٹنگ، اور اگر ضرورت ہو تو اثرات کے ٹیسٹ شامل ہیں۔
کیا ASTM A516 GR 70 مقناطیسی ہے؟
جی ہاں، یہ ایک فیریٹک کاربن اسٹیل ہے، اس لیے مقناطیسی ہے۔ یہ خاصیت غیر-تباہ کن جانچ جیسے مقناطیسی ذرہ معائنہ میں مدد کرتی ہے۔
ASTM A516 GR 70 کی لمبائی کی ضرورت کیا ہے؟
12.7 ملی میٹر (0.5 انچ) سے زیادہ یا اس کے برابر موٹی پلیٹوں کے لیے کم از کم لمبائی 20 فیصد ہے، جس سے تناؤ میں خرابی کے خلاف مزاحمت کرنے کی لچک کو یقینی بنایا جا سکتا ہے۔
کیا ASTM A516 GR 70 سرد-بن سکتا ہے؟
جی ہاں، اس میں ٹھنڈا-اچھا ہے۔ مناسب موڑنے والے رداس اور رفتار کی ضرورت ہے۔ post-موٹی پلیٹوں کے لیے گرمی کا علاج درکار ہو سکتا ہے۔
ASTM A516 GR 70 کے لیے کس سرٹیفیکیشن کی ضرورت ہے؟
ASME BPVC سیکشن II سرٹیفیکیشن عام ہے۔ کیمیائی ساخت اور مکینیکل خصوصیات کی تصدیق کرنے والی مل ٹیسٹ رپورٹس (MTR) لازمی ہیں۔
